• La protezione protetta dell'impulso di progettazione di auto per i sistemi BNC del Cctv collega Imax 20KA
La protezione protetta dell'impulso di progettazione di auto per i sistemi BNC del Cctv collega Imax 20KA

La protezione protetta dell'impulso di progettazione di auto per i sistemi BNC del Cctv collega Imax 20KA

Dettagli:

Luogo di origine: Dongguan Cina
Marca: Uchi
Certificazione: CE / SGS / ISO9001
Numero di modello: OBVT-BNC

Termini di pagamento e spedizione:

Quantità di ordine minimo: 200 pezzi
Prezzo: Negotiate
Imballaggi particolari: il pacchetto dell'esportazione/negozia
Tempi di consegna: 5-15 giorni dopo il pagamento
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 60000 pezzi al mese
Miglior prezzo Contatto

Informazioni dettagliate

Nome: Relé di massima di BNC ONU: 5VDC
In: 10kA Imax: 20KA
Interfaccia: BNC Tempo di reazione: <10ns>
CertificationCE, CQC: CE/CQC/SGS Materiale: Alluminio lega
Evidenziare:

L'auto ha protetto il limitatore di tensione del bnc

,

Protezione dell'impulso di BNC per i sistemi del cctv

,

Protezione dell'impulso 20KA per i sistemi del cctv

Descrizione di prodotto

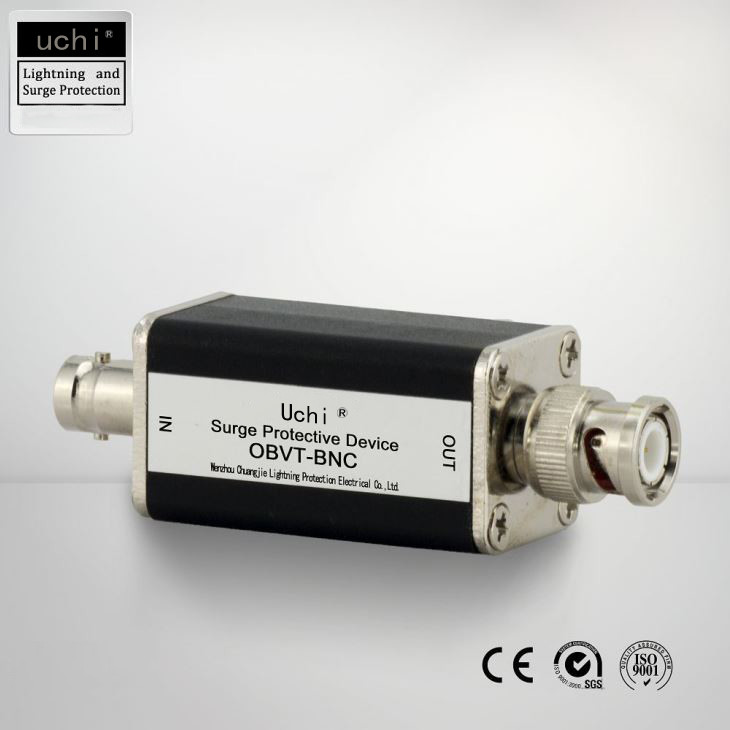

La protezione protetta dell'impulso di progettazione di auto per i sistemi BNC del Cctv collega Imax 20KA

Dispositivo di protezione dell'impulso del relé di massima/CCTV di 5VDC BNC with10kA 20KA



OBVT-BNC

I video protettori di impulso coassiali di BNC sono destinati per custodire il sistema che comprende il sistema di controllo del sistema di sicurezza, della trasmissione coassiale del segnale e della televisione a circuito chiuso, sistema della rete di computer di telecomunicazione via satellite.

OBVT è la serie di dispositivi per lo scarico delle sovratensioni transitorie indotte nelle linee coassiali. Conformemente all'IEC 61643-21. Formato coassiale.

Adatto a protezione della trasmissione di radiofrequenza e dell'attrezzatura di ricezione. Per la loro natura, altamente sono esposte alle sovratensioni transitorie indotte (impulsi) connesse con attività meteorologica.
Per BNC, F, N, connettori di TNC.
Ideale per la protezione dei sistemi di ricezione e della trasmissione quali la TV ed antenne radiofoniche, televisione a circuito chiuso (CCTV), allarmi, ecc.


Parametri tecnici



  OBVT-BNC OBVT-N OBVT-F
Tensione nominale di funzionamento (ONU) DC5V
Tensione di funzionamento continua massima (Uc) DC8V
Corrente di dispersione nominale in Ka (8/20µs) 10kA
Ka massimo di Imax della corrente di dispersione (8/20µs) 20kA
Livello di protezione di tensione (alto) <120v>
Interfaccia BNC N F
Larghezza di banda (megahertz) 10-40
Tum di tempo di reazione <10ns>



Feature&Benefits

- Installazione facile
- Risposta veloce di designVery a sicurezza intrinseca di /self-protected
- Trasmissione ibrida di distanza di TechnologyLong del diodo e del GDT
- Buon effectStrong della trasmissione anti-interferenza
- aderisce la norma del lEC 61643-21



Nota: La protezione contro il fulmine del sistema non garantisce che l'attrezzatura non sarà 100% nocivo da fulmine; la centrale elettrica deve essere protezione contro il fulmine multilivelli;
Il sistema completo di protezione contro il fulmine comprende la protezione contro il fulmine esterna e la protezione contro il fulmine interna. La protezione contro il fulmine esterna si riferisce a: ricevitori del fulmine, giù conduttori e collegare i corpi a massa, che pricipalmente sono usati per difendere contro i fulmini diretti. La protezione contro il fulmine interna include: protezione, collegamenti ragionevoli, distanza di sicurezza, collegamento equipotenziale, protezione contro le sovratensioni, ecc., pricipalmente usati per impedire induzione del fulmine, contrattacco potenziale al suolo, intrusione dell'onda del fulmine, ecc.


Applicazione


Distribuzione di AC/DC
●Alimentazioni elettriche
●Automazione industriale
●Telecomunicazioni
●Sistemi dei controlli motori
●Applicazioni dello SpA
●Attrezzatura di trasferimento di potere
●Applicazioni di HVAC
●Azionamenti di CA
●Sistemi di UPS
●Sistemi di sicurezza
●Centri di IT/Data


Punta: La protezione contro il fulmine è la protezione probabilistica e non possiamo assicurare la protezione 100%.


In primo luogo, lo scarico di fulmine stesso ha un determinato grado di casualità ed i parametri del fulmine hanno determinate proprietà statistiche, che determina che tutti i provvedimenti cautelari basati su queste caratteristiche statistiche dei parametri del fulmine non possono assicurare la protezione 100%. Come: caratteristiche protezione-proteggenti del fulmine diretto; l'ampiezza del fulmine, la forma d'onda, ecc. correnti hanno proprietà statistiche;
In secondo luogo, l'attrezzatura di protezione contro il fulmine non può impedire la formazione di folgori;
In terzo luogo, i dispositivi di protezione contro il fulmine non possono eliminare idealmente tutte le tensioni/correnti di interferenza. Lo scopo fondamentale di preparazione dei provvedimenti cautelari è di assicurarsi che la maggior parte dell'energia causata tramite interferenza non si sparga alle parti vulnerabili del dispositivo e del personale.
Per concludere, il costo della protezione contro gli impulsi ad alto livello con una piccola probabilità dell'avvenimento è aumentato acutamente.


Altri


Parametro di tecnologia SPD (nota: Secondo le esigenze degli utenti, possono essere Uc=140V, 440V, 550V su misura, gamma di tensione di gamma dello SPD):

Tipo no. Tensione nominale (V) ONU Tensione continua Uc (V~) Corrente di dispersione standard in (KA)

Max Discharge Current
Imax (KA)

Livello di protezione (KA~) Tempo di reazione (NS)
DGM 1(2) - D5 220/380

275/320
385/420

5 10 1,2 ≤25
DGM 1(2) - D10 10 2 1,6
DGM 1(2) - C20 20 40 1,8
DGM13-B30 30 60 .2.2
DGM 3(4) - B40 10 80 2,4
DGM (4) - B60 60 100 2,8
DGM-N-PE 220/255 40/60 60/80 1,2 ≤100


Importanza del collegamento del theground
I protettori di sovratensione (SPD) deviano il toground di energia in eccesso, così limitante la tensione di punta ad un acceptablevalue per materiale elettrico collegato.
Un collegamento di terra nello stato adeguato è, quindi, un aspetto chiave per l'efficace protezione contro le sovratensioni. Funzionamento del guaranteesproper di stato del collegamento di terra del monitoraggio dei dispositivi di protezione dell'impulso.


Che abilità dovrebbero i parafulmini hanno nella selezione?

impianto di alimentazione di potere 1.Confirm
In primo luogo, dovete determinare che cosa il vostro sistema di distribuzione di potere è come, se è TT, TN o sistema IT. Dopo la determinazione del sistema di distribuzione di potere, potete scegliere il modo della protezione ed il metodo dei collegamenti del limitatore di tensione per selezionare il limitatore di tensione appropriato.
Per esempio, TN-C utilizza il dispositivo di protezione contro il fulmine 3P, TN-S usa 4P, gli usi 3P+N del TT, ecc.

2.Know i parametri principali del limitatore di tensione.

FAQ


Q: Posso ottenere alcuni campioni?
: Sì, gli ordini del campione hanno dato il benvenuto a.

Q: Posso usare il mio proprio logo o progettazione sulle merci?
: Sì, il logo e la progettazione su misura su fabbricazione in serie sono disponibili.

Q: Che cosa è il termine di consegna?
: 3 giorni per i campioni, 7-15 giorni per fabbricazione in serie.

Q: Che cosa è il termine di pagamento?
: T/T, L/C a vista, unione ad ovest, Paypal, ecc.
