• Azionamenti di CA dell'ONU 24VDC dei protettori di impulso del fulmine del CCTV di controllo di segnale Rs485
Azionamenti di CA dell'ONU 24VDC dei protettori di impulso del fulmine del CCTV di controllo di segnale Rs485

Azionamenti di CA dell'ONU 24VDC dei protettori di impulso del fulmine del CCTV di controllo di segnale Rs485

Dettagli:

Luogo di origine: Dongguan Cina
Marca: Uchi
Certificazione: CE / SGS / ISO9001
Numero di modello: OBVXJ

Termini di pagamento e spedizione:

Quantità di ordine minimo: 200 pezzi
Prezzo: Negotiate
Imballaggi particolari: il pacchetto dell'esportazione/negozia
Tempi di consegna: 5-15 giorni dopo il pagamento
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 60000 pezzi al mese
Miglior prezzo Contatto

Informazioni dettagliate

Nome: Protezione dell'impulso di controllo di segnale Rs485 ONU: 24VDC
Capacità stimata di scarico: 5kA Temperatura di lavoro: -40℃+80℃
Protegga il connettore: RS485 RS232 RS422 Tempo di reazione: meno di 1 NS
CertificationCE, CQC: CE/CQC/SGS
Evidenziare:

Protettori di impulso del fulmine del cctv 24VDC

,

dispositivi di protezione dell'impulso rs485

,

Il CA determina i protettori di impulso del fulmine del cctv

Descrizione di prodotto

Azionamenti di CA dell'ONU 24VDC dei protettori di impulso del fulmine del CCTV di controllo di segnale Rs485

Dispositivo di protezione dell'impulso del CCTV dell'ONU 24VDC, protezione dell'impulso di controllo di segnale Rs485

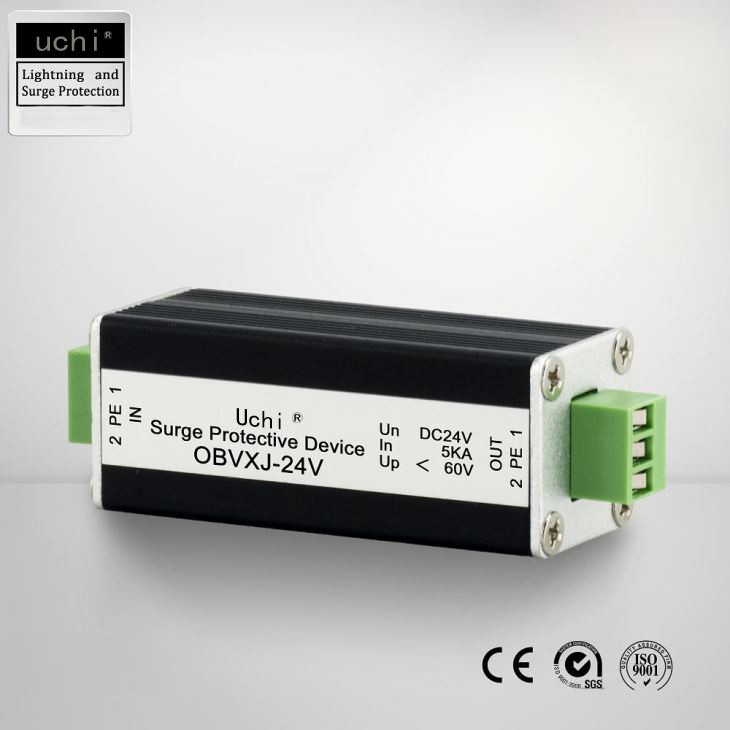

Segnale protettore OBVXJ



Dispositivi di protezione dell'impulso progettati per protezione delle linee di dati, di comunicazione, di misurazione e di controllo contro gli effetti dell'impulso

OBVXJ è un protettore con i connettori dell'input RS485 e di uscita, capaci di ostacolare le correnti di dispersione nominali di 5kA per ogni linea.



Parametri tecnici



Riferimento OBVXJ-6 OBVXJ-12 OBVXJ-24 OBVXJ-48
Tensione nominale: ONU 6Vdc 12Vdc 24Vdc 48Vdc
Tensione continua massima di funzionamento: Uc 8Vdc 15Vdc 30Vdc 65Vdc
Nominale dispersione corrente per linea C2 10kV (1,2/50μs)/5kA (8/20μs): In (C2) 5kA
Livello di protezione a in (8/20μs): 12V 25V 40V 75V
Maximumworking corrente: 300mA
Serie di resistenza: 15Ω
Tempo di reazione: <10ns>
Temperatura di lavoro: -40℃+80℃
Posizione di SPD: Dell'interno
Tipo di collegamento: Serie (due porti)
Connettore dell'ingresso/uscita: RS485/RS485
Prove diplomate secondo: IEC 61643-21, EN 61643-21



○Protezione per le linee di dati e le attrezzature digitali o analogiche collegate (computer, PLCs, cellule di scarico, ecc.).

○Ampia varietà di SPD per le tensioni di lavoro differenti.
○Sia protezione comune che differenziale raccomandata per questo tipo di linee.
○Permette il collegamento di due paia delle linee con una piccola dimensione stessa (0,75 moduli di BACCANO).
○Moduli Pluggable per la sua sostituzione più facile nel caso di guasto senza il bisogno di distacco dei collegamenti. Nel sostituire il modulo la linea non soffre interruzioni.
○Interramento implementato attraverso uno strato metallico di fronte alla ferrovia di riparazione di BACCANO.
○Nei soggiorni di circostanze normali inattivi, senza colpire la linea funzionamento e senza produrre qualsiasi perdita.
○Tensione residua bassa in tutte le tensioni di lavoro.
○Risposta veloce stessa.
○Collegamento con pressione della vite, che fornisce la capacità di resistenza corrente del migliore fulmine che i connettori usuali del telefono.



Feature&Benefits

- Installazione facile.
- Progettazione a sicurezza intrinseca di /self-protected.

- Risposta molto veloce.
- Tecnologia ibrida del diodo e del GDT.

- Collegamento con pressione della vite.
- Permette il collegamento delle linee con una piccola dimensione stessa.


Applicazione



●Applicazioni di HVAC
●Azionamenti di CA
●Sistemi di UPS
●Sistemi di sicurezza
●Centri di IT/Data
●Distribuzione di AC/DC
●Alimentazioni elettriche
●Automazione industriale
●Telecomunicazioni
●Sistemi dei controlli motori
●Applicazioni dello SpA
●Attrezzatura di trasferimento di potere

Altri


Parametro di tecnologia SPD (nota: Secondo le esigenze degli utenti, possono essere Uc=140V, 440V, 550V su misura, gamma di tensione di gamma dello SPD):

Tipo no. Tensione nominale (V) ONU Tensione continua Uc (V~) Corrente di dispersione standard in (KA)

Max Discharge Current
Imax (KA)

Livello di protezione (KA~) Tempo di reazione (NS)
DGM 1(2) - D5 220/380

275/320
385/420

5 10 1,2 ≤25
DGM 1(2) - D10 10 2 1,6
DGM 1(2) - C20 20 40 1,8
DGM13-B30 30 60 .2.2
DGM 3(4) - B40 10 80 2,4
DGM (4) - B60 60 100 2,8
DGM-N-PE 220/255 40/60 60/80 1,2 ≤100



Parametri chiave del protettore di impulso di potere:



●Continui massimi resistono alla tensione il Uc (rms):
mezzi che lo scaricatore può funzionare continuamente a questo valore di tensione senza colpire i suoi parametri come lo scaricatore. Il Uc è proporzionale non-lineare alla tensione della protezione su.


●Corrente di dispersione massima Imax:
Utilizzi una volta il relé di massima dell'onda 8/20μs, la corrente di dispersione massima che può resistere a. Può essere selezionata secondo la NG locale dell'intensità di temporale (o il giorno annuale medio TD di temporale) ed i fattori ambientali.


●Tensione residua Ur e tensione di protezione su
Tensione residua Ur: Si riferisce al valore residuo di tensione nell'ambito della corrente di dispersione stimata dentro.
Tensione di protezione su: La tensione della protezione su è collegata con la tensione e Ur del Uc. Secondo le caratteristiche del varistore dell'ossido di zinco, quando il valore del Uc del varistore selezionato è alto, sue su e Ur aumenterà di conseguenza, come quando la corrente di dispersione è 10kA (8/20μs):
Uc=275V Ur (10kA, 8/20μs) ≤1200V
Uc=385V Ur (10kA, 8/20μs) ≤1600V
Uc=440V Ur (10kA, 8/20μs) ≤1800V


FAQ


Q: Posso ottenere alcuni campioni?
: Sì, gli ordini del campione hanno dato il benvenuto a.

Q: Posso usare il mio proprio logo o progettazione sulle merci?
: Sì, il logo e la progettazione su misura su fabbricazione in serie sono disponibili.

Q: Che cosa è il termine di consegna?
: 3 giorni per i campioni, 7-15 giorni per fabbricazione in serie.

Q: Che cosa è il termine di pagamento?
: T/T, L/C a vista, unione ad ovest, Paypal, ecc.
